A Sandvik Mining and Rock Solutions lançou hoje o Top Hammer XL. Trata-se de um sistema de perfuração top hammer totalmente otimizado para furos de grandes diâmetros na mineração de superfície. Dimensionado para pedreiras de grande porte e mineração de superfície, seu projeto prevê uma perfuração mais rápida, com melhor custo-benefício e mais eficiente em termos de combustível para furos com diâmetros de 5 ½” a 7” (140 a 178 mm).

O sistema Top Hammer XL inclui uma nova carreta hidráulica de perfuração Pantera™ DP1600i, novo martelo hidráulico RD1840C e novas ferramentas de perfuração de rochas LT90. Os seus recursos permitem aplicação em escala muito maior, incluindo as que ainda utilizam o método DTH (Down-The-Hole). O sistema Top Hammer XL expande a faixa de diâmetro de furo top hammer para até 7” (178 mm).

Um sistema totalmente otimizado

O coração do sistema Top Hammer XL está em Sandviken, na Suécia, e em Tampere, na Finlândia, onde todos os componentes foram projetados e fabricados. Eles funcionam perfeitamente juntos e fornecem uma operação constante e altamente produtiva, com excelentes resultados de perfuração. “Um fator chave do sistema Top Hammer XL é que todos os três componentes principais – a carreta hidráulica de perfuração, o martelo hidráulico e as ferramentas de perfuração –foram estudados, redesenhados e mutuamente otimizados”, destaca Jukka Siltanen, gerente de Linha de Produtos, Rock Drills, na Sandvik Mining and Rock Solutions.

Ele explica que a testada e aprovada carreta hidráulica de perfuração oferece uma base sólida para o martelo hidráulico extremamente potente que gera uma ótima energia para o eficaz sistema de ferramentas de perfuração, que por sua vez transfere a potente onda de choque com o mínimo de perda de energia para a rocha.

O Top Hammer XL foi exaustivamente testado e comprovado em vários testes de campo, perfurando mais do que 100 mil metros lineares em condições desafiadoras. Os resultados dos testes nas condições dadas mostram uma redução de 50% no consumo de combustível, de 25% no custo total de perfuração e um aumento na produtividade de 15%,em comparação com a perfuração DTH (Down-The-Hole)*.

Inteligência e automação avançada na nova Pantera

A Pantera™ DP1600i é o mais novo membro da família Pantera™DPi de carretas hidráulicas de perfuração top hammer inteligentes, caracterizada por altas taxas de perfuração e opções de automação avançadas para gerenciamento de frota baseada em dados e otimização do desempenho de perfuração. Projetada para perfuração de grandes diâmetros, a Pantera™ DP1600i, com sua inteligência e suporte para soluções de automação de alto nível, é perfeitamente adequada para perfuração de produção em pedreira de grande porte ou mineração a céu aberto.

A nova Pantera™ DP1600i é baseada na plataforma confiável e comprovada da série Pantera™DPi, com componentes-chave atualizados para atender as necessidades do sistema Top Hammer XL. Juntamente com o potente martelo RD1840C e as robustas ferramentas LT90, o resultado final é uma capacidade para um diâmetro de furo maior, sem aumentar o tamanho do equipamento. A Pantera™ DP1600i oferece a maior potência de sua classe e pode ser personalizada para atender a requisitos especiais. Está disponível com versões de motor Tier 3 e Stage 5.

Martelo com pistão de impacto longo e bem balanceado

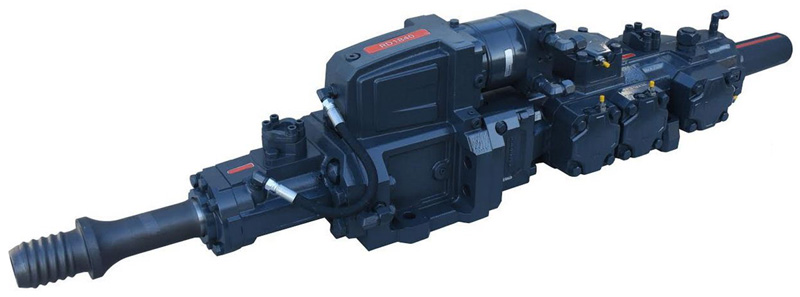

O novo martelo RD1840C com potência de 49 kW foi projetado para perfuração de furos de grande diâmetro. Seu design robusto com pistão de impacto longo e bem balanceado foram especialmente projetados para circunstâncias desafiadoras. A nova disposição dos acumuladores de pressão maximiza a eficiência e minimiza as vibrações. E o processo de fabricação de última geração garante a alta qualidade necessária nos componentes do martelo hidráulico.

A tecnologia empregada no pistão longo gera energia de alto impacto com forma ideal otimizando a performance para perfuração de  furos de grandes diâmetros sem comprometer a vida útil das ferramentas de perfuração. A geometria e as dimensões físicas do novo martelo hidráulico RD1840C foram otimizadas para todo o sistema Top Hammer XL.

Como opcional, o RD1840C estará disponível com o sistema de monitoramento, “Sandvik Rock Pulse™”, para medir a tensão da ferramenta ainda em 2021. Ele oferece ao operador dados de medição em tempo real de três parâmetros-chave de perfuração: resposta do bit de perfuração, carga na coluna de perfuração e nível de força de avanço. O sistema mede as ondas de choque e orienta o operador para que encontre os parâmetros de perfuração corretos para melhor desempenho e contato com a rocha.

As ferramentas de perfuração de rochas LT90 foram desenvolvidas para combinar  com os outros componentes do sistema Top Hammer XL. O punho, as hastes MF e os bits de perfuração oferecem eficiência e a melhor dinâmica de perfuração possível, segundo a Sandvik.

“Nosso projeto de ferramentas para rochas LT90 patenteado e otimizado aumenta a produtividade, melhora a qualidade do furo e oferece excelentes características de acoplamento e uma longa vida útil, “comenta Fredrik Björk, Gerente de Produto, ferramentas Top Hammer para superfície na Sandvik Mining and Rock Solutions”.

Ondas de choque potentes com o mínimo de perda de energia

Já o adaptador de haste LT90, de aço de alta qualidade, é projetado para transferência de energia ideal do pistão para a coluna de perfuração e foi desenvolvido em estreita colaboração entre os especialistas da Sandvik em ferramentas e martelos hidráulicos para garantir o melhor desempenho.

Com as novas hastes MF, desenvolvidas para transmitir ondas de choque potentes com o mínimo de perda de energia, o Top Hammer XL entregará maior taxa de perfuração, furos mais retilíneos e maior vida útil para toda a coluna de perfuração. O design otimizado da rosca minimiza os níveis de tensão pela flexão, e excelentes características de acoplamento são observadas na rosca dupla do sistema de ferramenta. Classes de aço premium e processos de tratamento de calor melhoram ainda mais a sua durabilidade.

O clássico e patenteado design da Sandvik forma a base das brocas LT90, com um forte calibre, excelente limpeza, grandes capacidades de fragmentação da rocha e menos desvios dos furos. Os bits estão disponíveis com tamanhos 5 ½” a 7” (140 a 178 mm)e podem ser fornecidos com classes de metal duro padrão ou Power Carbide™, dependendo da formação rochosa.

(*Os indicadores de performance relatados pela Sandvik baseiam-se em resultados de testes em campo sob condições específicas controladas. Os resultados podem variar de acordo com as condições reais de perfuração)

Confira os dados de especificações técnicas para cada componente do sistema em rocktechnology.sandvik/th-xl
